Вибропресс Рифей-Прогресс бесстеллажная схема

7 333 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: до 1 620 шт/ч
Плитка тротуарная 200х100 мм кв. м: до 144 кв.м/ч
Камень бордюрный 1000×300×150 мм: до 360 шт/ч

Технические характеристики:

Установленная мощность: 71 кВт
Масса: 10 000 кг
Длина: 10 000 мм
Ширина: 5 800 мм
Высота: 5 500 мм
Режим работы: автоматический
Гарантия: 1 год
Информация о предоплате: Предоплата 100%

Особенности:

- Формует 3 бордюра вертикально;
- Отсутствие металлических стеллажей;
- Низкие затраты на организацию производства;
- Европейский уровень по российским ценам

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

    Профессиональное оборудование для производства.
    Максимальная производительность: цикл формования тротуарной плитки 15 секунд, цикл формования стеновых блоков 20-25 секунд, цикл формования дорожных бордюров 30 секунд. За один цикл формуются: 0,6 кв.м. плитки или 9 блоков или 3 бордюра (ГОСТ) стоя.

    Автоматический цикл работы и вертикальный подъемник поддонов (бесстеллажная схема) позволяет полностью исключить использование стеллажей и тяжелый ручной труд -свести к минимуму «человеческий фактор».

    Для ускорения и улучшения заполнения смесью ячеек матрицы, внедрен активный ворошитель в Модуль загрузки смеси. Отдельный гидравлический привод двигает ворошитель внутри ящика с большой частотой (частота регулируемая).

    Для ускорения замены Пуансон матриц, на вибропрессе используется оригинальная, прогрессивная система с пневматическими прижимами для фиксации матрицы и пуансона. Фиксация и расфиксация матрицы и пуансона механизирована и происходит за счет подачи/сброса давления в пневмоподушках.
    Благодаря изменению давления в пневмоприжимах матрицы осуществляется изменение амплитуды вибрации. В момент загрузки смеси в матрицу – давление в подушках автоматически увеличивается, в результате чего достигаются оптимальные значения амплитуды вибрации и исключается раскачка матрицы.
    В момент формования изделий, когда пуансон давит на смесь - создает дополнительное сопротивление, автоматически давление в подушках уменьшается, и амплитуда вибрации матрицы увеличивается для лучшего уплотнения смеси.
    Давление во время загрузки смеси и формования изделий регулируется с пульта управления.

    Комплект поставки

    1. Вибропресс Рифей Прогресс
    2. Маслостанция формующего блока
    3. Пульт управления формующим блоком - Автомат
    4. Модуль загрузки смеси с шиберным ящиком
    5. Модуль подачи поддонов с магазином

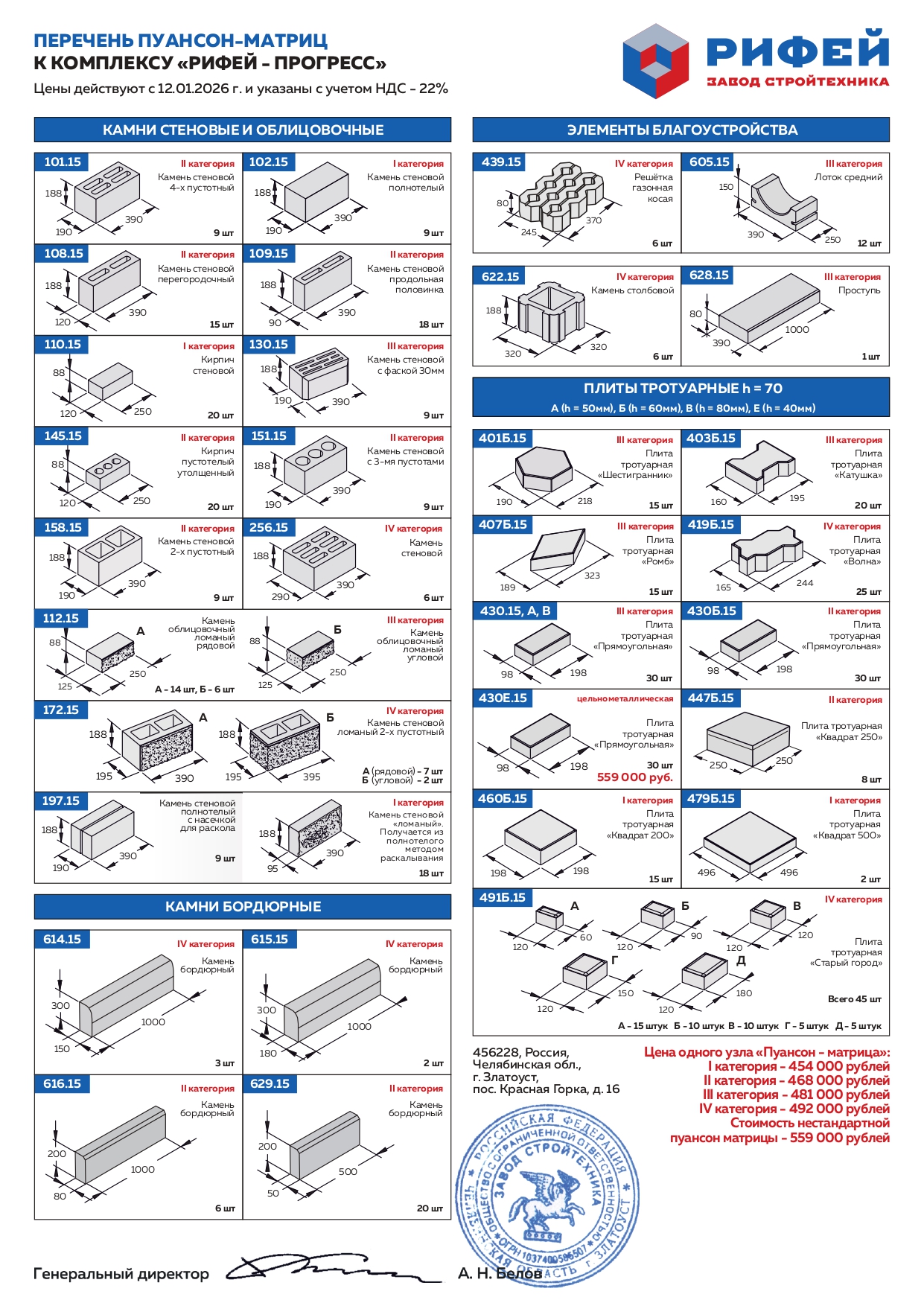

    6. Пуансон матрица (любая на выбор, стоимостью 299 000 р)
    7. Поддон технологический (1300×750×50 мм) – 10 шт
    8. Компрессор СБ4/Ф-270 LB50
    9. Пневмошкаф (пневмораспределители, блок подготовки воздуха, блок управления давлением в пневмоподушках прижима матрицы)
    10. Бесстелажный подъемник поддонов (2 поддона в ряду)
    11. Рольганг
    12. Пульт управления бесстелажным подъемником
    13. Установка насосная (маслостанция) подъемника (опция)
    Название & Состав
    Цена
    РБУ 1100-СДА-24
    РБУ 1100-СДА-24

    1. Бетоносмеситель БП-2Г-1100 (двухвальный, V=1100 л)

    2. Блок дозаторов весовых БД-1100 (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%

    3. Дозатор заполнителя ДЗ-24 (2 бункера по 12 куб.м., с возможностью дозировать 3 компонента в пропорции 1-12 м.куб, и 2 по 6 м. куб) Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору

    4. Пульт управления ПУ-СДА (с монитором, память рецептов и т.д.)

    5. Конвейер ленточный КЛ-650-7-120

    6. Конвейер ленточный КЛ-650-7-120 Ш с бункером-приемником (шевронная лента)

    7. Конвейер винтовой КВ-6 (шнек),  длина 6 м.

    8. Эстакада смесителя

    9. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»

    5 377 000 руб.
    с учетом НДС 20%
    Модуль цветного слоя
    Модуль цветного слоя

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    269 000 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 4 500 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 800 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 500 рублей/штука

    от 500 руб.
    с учетом НДС 20%
    Силос цемента СЦ-26
    Силос цемента СЦ-26

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. ручная поворотная заслонка

    6. вибратор для сводообрушения

    7. руководство по эксплуатации

    425 000 руб.
    с учетом НДС 20%
    Автоматическая система перевозки поддонов
    Автоматическая система перевозки поддонов

    1. Тележка поперечная (нижняя тележка)

    Тележка поперечная, перемещается по рельсовым путям между штабелерами и пропарочными камерами. Состоит из следующих основных частей:

    -Подвижная рама, с приводом от мотор-редуктора через приводные валы на ведущие колеса. На раме закреплена часть рельсовых путей для верхней тележки;

    -Датчики бесконтактные для предварительного позиционирования тележки относительно неподвижных рельсовых путей (в пропарке и штабелерах) и исходного положения верхней тележки;

    -Механизм точной ориентации и фиксации нижней тележки с мотор-редуктором и бесконтактными датчиками положения толкателя;

    -Электрошкаф с контроллером, частотным преобразователем для управления приводом, кабелями датчиков, и прочей аппаратурой;

    -Дуги безопасности с выключателями для аварийной остановки при наезде на препятствия.



    2. Тележка вилочная (верхняя тележка)

    Перемещается по рельсовым путям от тележки поперечной внутрь штабелеров или пропарочных камер и обратно. Состоит из следующих основных частей:

    -Подвижная рама, с приводом от мотор-редуктора через приводные валы на ведущие колеса;

    -Колонна с направляющими для подъема-опускания грузозахватных вил;

    -Вилы для удержания поддонов с изделиями;

    -Гидросистема: установка насосная и гидроцилиндр для подъема вил; система определяющая вес изделий с целью ограничения скорости тяжелонагруженной тележки;

    -Кабельный барабан с кабелем;

    -Датчики бесконтактные для позиционирования вилочной тележки в пропарке и штабелерах;

    -Электрошкаф с контроллером, частотным преобразователем для управления приводом, кабелями датчиков, сиреной и прочей аппаратурой.



    3. Подвесная кабельная система:

    -Стойки для крепления и натяжения каната ;

    -Ветвь канатная. Канат для кабеля с элементами крепления к стойкам;

    -Каретка для крепления кабеля и перемещения по канату;

    -Кабель питания.



    4. Система управления

    Позволяет в ручном, полуавтоматическом и автоматическом режиме по беспроводной связи управлять всеми механизмами системы перевозки поддонов. Заложена возможность доработки до автоматического режима. Состоит из следующих основных частей:

    -Пульт управления с контроллером, панелью оператора, джойстиком и кнопками управления. Джойстиком регулируется скорость перемещения тележек в каждом из четырех направлений;

    -Система беспроводной передачи управляющего сигнала от контроллера пульта управления на контроллеры поперечной и вилочной тележки;

    -Система видеонаблюдения для дистанционного управления тележками (камеры, приемник и передатчик для беспроводной передачи изображения) позволяет выводить изображение на монитор оператора с четырех камер, установленных на вилочную тележку.

    3 990 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    .

    Технические характеристики

    № п/п

    Наименование узла

    Масса, кг

    Мощность, кВт

    Габариты (ДхШхВ), мм



    1. Блок формующий с системой перемещения поддонов.

    1.1

    Вибропресс (с системой вибрации "Базовая")

    4320

    22

    1890х2280х3300

    1.2

    Модуль загрузки смеси

    1400

    -

    3000х1950х3100

    1.3

    Модуль загрузки смеси второго слоя (опция)

    1000

    -

    3000х1950х2700

    1.4

    УН-1 Установка насосная формующего блока

    1250

    41

    2000х1480х1535

    1.5

    Пульт управления прессом

    102

    -

    656х467х1220

    1.6

    Пульт управления модулями поддонов

    102

    -

    656х467х1220

    1.7

    Модуль подачи поддонов

    595

    -

    7000х1600х715

    1.8

    Модуль разгрузки поддонов

    420

    -

    5820х965х1450

    1.9

    Модуль кантования поддонов

    350

    0,37

    4285х1125х605

    1.10

    Модуль очистки поддонов (опция)

    90

    0,75

    1900х265х900

    1.11

    Компрессор СБ4/Ф-270 LB50

    180

    4

    1590х500х1100



    ИТОГО (без учета опций):

    8539

    67,37





    ИТОГО (с учетом опций):

    9809

    68,12
